高速绕线机顶针装置的效果和合理应用分析?

文章出处:公司动态 责任编辑:东莞市石碣宝成自动化设备制造厂 发表时间:2022-07-11
  ​高速绕线机因绕制线圈的不同其部件装备各有不差异,目前许多绕线机都带有顶针设备其结构和原理与车床的顶针设备是一样的,在实践应用中有许多客户没有发挥顶针设备的效果,甚至有擅自拆除这个部件的,这些做法都是错误的,会影响设备的绕线质量,情况严重的会加速设备的磨损形成设备损坏。

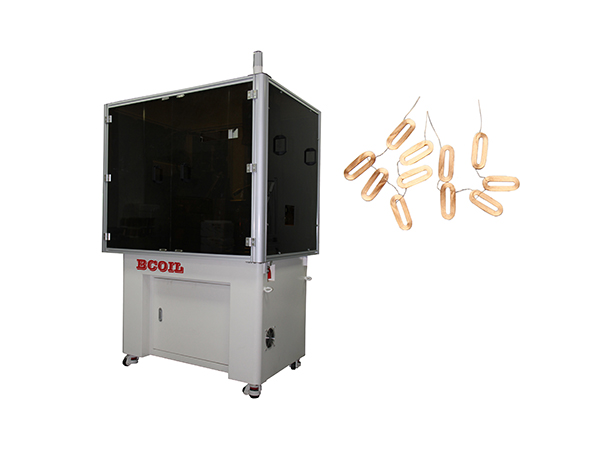

高速绕线机
顶针设备在绕线机设备中起到坚持主轴与绕线芯棒的同心度而且承当来自于径向的负载力量,减轻主轴所承受的负载,减少设备工作过程中径向的跳动,使主轴运行更为平稳和顺利。

在主动绕线机中顶针设备是必不可少的部件,它直接影响着设备的排线效果,顶针设备能够坚持绕线芯棒和主轴之间的相对同心度同时减少径向跳动获得适合的排线效果,主动绕线机的顶针设备一般分为两种手动型和气动型,手动型需求操作人员搬动移动杆来完成顶针的动作,气动顶针需求外接气源作为动力。

设备都设有距离调整功用,运用不同长度的芯棒时需求调整距离,手动顶针的调整经过移动固定方位来完成顶针与绕线主轴之间的间隔,气动顶针的调整不仅需求调整固定方位还需求调整气缸的升缩间隔和速度,顶针设备调整过紧会使芯棒弯曲,加重主轴电机的负载,过松会形成设备不能发挥效果,应根据芯棒的长度作合适的调整。

在变压器绕线机中顶针设备的效果主要是承当主轴的径向负载,变压器绕线机所绕制的线圈一般都比较重,所以顶针设备较主动绕线机更为巩固,顶针一般分为手动型和电动型两种,手动型顶针的结构和原理与大型车床顶针根本共同。

经过摇盘的滚动带动顶针的方位移动,电动型顶针是经过慢速电机带动齿轮与齿条之间的移动以完成顶针设备的方位移动,距离调整时手动型顶针以摇盘不能滚动为规范,电动型顶针以顶端受力为规范,距离调整后能够用力搬动绕线轴来检查距离是否合理。

绕线机顶针设备作为的重要部件之一,关乎绕线效果和设备的安全性,所以操作人员一定要重视顶针设备的调整和合理运用。
